Наружные и внутренние стены разделяются на различные типы в зависимости от их конструкционных особенностей и задач. Легкие стены выполняются из деревянного каркаса, деревянных двутавровых профилей или из тонких стальных профилей. Такие стены обшиваются плитными материалами или вагонкой. Рис 9.1 Легкая наружная стена из деревянного каркаса с горизонтальной наружной обшивкой из вагонки. Внутренняя обшивка.
Узлы многоэтажного модульного дома с деревянным каркасом Деревянные. Форум dwg.ru. Облицование стены деревянного каркаса и детали. Каркаса; Состав: Узлы. Nov 27, 2015 - Здесь можно скачать готовый узел Автокад в формате DWG (более 500 конструктивных решений): узлы кровли, фасадов, перегородок,.
Пароизоляция. Стойка стенового каркаса. Теплоизоляция. Ветрозащитная плита. Рейка, обеспечивающая вент.
Зазор. Вент. Зазор. Наружная обшивка В качестве несущей конструкции тяжёлых стены используется железобетон, пенобетон, кирпич. В странах Скандинавии, есть требование, чтобы такие стены были дополнительно утеплены. В таких случаях к тяжёлым стенам изнутри пристраивают изолированный утеплённый деревянный каркас.
Тяжёлые стены – могут быть выполнены на основе несущего деревянного каркаса с кирпичной облицовкой. Рис 9.2 Тяжёлая наружная стена из деревянного каркаса с кирпичной наружной облицовкой. Внутренняя обшивка. Пароизоляция. Стойка стенового каркаса.
Теплоизоляция. Ветрозащитная плита. Минеральная вата повышенной плотности для утепления фасадов. Анкер для закрепления кирпичной кладки. Вент. Зазор. Кирпичная облицовка Несущие стены – это стены воспринимающие нагрузки от перекрытий и/ или кровли.
В первую очередь каркас стен рассчитывается на способность воспринимать вертикальные нагрузки, но также он должен быть рассчитан на то, чтобы придать необходимую жесткость все конструкции здания. Ненесущие стены – называются лёгкими. В более крупных строениях, несущие конструкции которых выполнены из стали или бетона ненесущие стены называются заполняющим каркасом.
Деревянные каркасы стен по норвежской технологии Деревянный каркас стены состоит из стоек, вписанных в раму из досок верхней и нижней обвязки стены. Обычно шаг стоек принимают равным 600 мм. В несущих наружных стенах стойки располагают соосно балкам нижележащего перекрытия. Проёмы обрамляются горизонтальными связями. В несущих стенах над проемами нужно монтировать перемычки — балки жёсткости, передающие нагрузку с верхней обвязки на стойки расположенные с обеих сторон проёма. Существуют также конструкции с перекрёстным каркасом. В этом случае по несущему каркасу стены набивается обрешётка с шагом, адаптированным под ширину листов теплоизоляции или под выбранный тип обшивки.
9.3 Конструкция деревянного каркаса стены – наименования деталей. Ihar7055869 сказал(а): Здравствуйте! Отличное руководство! Возник вопрос. Можно ли при установке каркаса на бетонное основание (плита 'УШП') не использовать нижнюю двойную обвязку, а ставить стену непосредственно на гидроизоляцию. Нижнюю доску использовать при этом обработанную либо лиственницу.Двойная обвязка даёт ряд бонусов при монтаже стен малым колвом людей. (крепление временных укосин, стоп блоков (брусок для предотвращения съезда стены с фундамента, если стену собираем длинную и тяжёлую.после монтажа откручиваем брусок ).
IgorOK67 сказал(а): на рисунке 9.1 изображено стандартное решение.Хотелось бы знать как в Норвегии считают утеплитель(50+100) или как-то по другому,только для зимы.Как они просчитывают енергопотери за весь период эксплуатации.Навскидку,на один квадратный метр строительство от 500 до 800 грн,около 256 рубл за олдин м.кв. Или я чего-то не понимаю?Стандартное решение у них - перекрёстное утепление 50+150мм. Минимальная толщина утепления без перекрёстного каркаса - 200 мм. Года 2 назад уже опубликовывал в блоге методичку: Там, кстати, рекомендуют разделить 2 слоя по 100 мм слоем бумаги, чтобы избежать влияния воздушной конвекции.
Этой толщины утепления для стен по их нормам считается достаточно. Но в целях энергосбережения производят дома с толщиной утепления вплоть до 350 мм. Экономическую целесообразность для конкретных регионов рассчитывают в программах наподобие U-wert. Для такой стены насчитал теплопотери 36.89 кВт.ч на 1 кв.м стены за весь отопительный период. Если расчёт не грузится - нужно несколько раз обновить страничку. Компания IEC-HUS, в которой я работал, поставляла дома с толщиной утепления только 200 мм. На эту ширину доски все станки были настроены.
В 2014 году они заняли первое место по количеству построенных домов в Норвегии, что говорит о том, что в течении этих 17 лет работы, решения о стандартной комплектации были выбраны правильно. Во всём должен быть разумный баланс - переплачивать за полноценный пассивный дом покупатель даже у них не готов. К тому же строительство пассивных домов не всегда оправданно - на побережье климат мягкий. Poisk сказал(а): А большая часть утверждает что нужно делать по коду и ставят по краям полу стойки. Вот и я в сомнениях.1.
Я работаю только по технологии Синтеф, она в настоящий момент наиболее полная, хотя и требует знания норвежского языка. Тут можно скачать техническое руководство от Синтеф по проектированию и строительству каркасов стен: В нём найдёте подтверждение моим словам. Я не участвую в философских дискуссиях и спорах. Так что советую определится с выбором 'школы'.
Не надо ничего придумывать от себя. Захотите строить по технологии Синтеф - поделюсь с Вами материалами. Захотите строить по КОДу - то найдите себе кого-то, кто ориентируется в нём лучше меня. Комбинировать и смешивать подходы без опыта строительства не рекомендую.
V1adislav сказал(а): 1. Я работаю только по технологии Синтеф, она в настоящий момент наиболее полная, хотя и требует знания норвежского языка. Тут можно скачать техническое руководство от Синтеф по проектированию и строительству каркасов стен: В нём найдёте подтверждение моим словам. Я не участвую в философских дискуссиях и спорах.
Так что советую определится с выбором 'школы'. Не надо ничего придумывать от себя. Захотите строить по технологии Синтеф - поделюсь с Вами материалами. Захотите строить по КОДу - то найдите себе кого-то, кто ориентируется в нём лучше меня. Комбинировать и смешивать подходы без опыта строительства не рекомендую.У меня оконные проемы выполнены аналогично этой системе и подоконная доска прибита к сдвоенным стоикам гвоздями, но постоянно читая форум на что-то натыкаешься и анализируеш и после этого получается выходят не понятии в конструкции. Я не строитель строю дом для себя читая этот форум и кучу сайтов и везде все по разному.
Poisk сказал(а): Я не строитель строю дом для себя читая этот форум и кучу сайтов и везде все по разному.Это я понял. Просто глупо же мне настаивать на том, чтобы Вы прямо сейчас начинали изучать норвежский язык. И насильно Синтеф рекламировать не хочу. А вопросы в течении года на форуме примерно одинаковые - по проёмам, укосинам, балкам перекрытия и т.п. Я извещения на почту получаю - захожу в тему и вижу, что делать там нечего. Приходит человек со своим готовым мнением и никого не слушает Вот как мне ответить на вопрос: почему большинство считает иначе? Кроме скриншота из программы для расчётов и ссылки на норвежскую нормативную документацию ответить мне в данном случае нечего.
V1adislav сказал(а): Это я понял. Просто глупо же мне настаивать на том, чтобы Вы прямо сейчас начинали изучать норвежский язык. И насильно Синтеф рекламировать не хочу. А вопросы в течении года на форуме примерно одинаковые - по проёмам, укосинам, балкам перекрытия и т.п. Я извещения на почту получаю - захожу в тему и вижу, что делать там нечего. Приходит человек со своим готовым мнением и никого не слушает Вот как мне ответить на вопрос: почему большинство считает иначе?
Кроме скриншота из программы для расчётов и ссылки на норвежскую нормативную документацию ответить мне в данном случае нечего Я Вас понял ели считать что так могут делать норвежцы значит и мне ничего добавлять не нужно, оставлю все как есть. А от ширины проема добавляются только стойки? У меня прем 1550 под подоконной доской стоят две полу стойки, а проем 1850 три. Knoppixmeister сказал(а): Как шведы/норвеги/финны относятся к специальному регипсу типа Gyproc GTS в качестве плит ветрозащиты? Сколько у него срок службы во влажных/морозных условиях северного климата?Лично работал на производстве каркасных норвежских домов, по везде в качестве ветрозащитных плит применялся без укосин. Угловые стыки стен дополнительно защищались мембранной ветрозащитой. В этом году первым построенным домам исполнится 18 лет, первым спроектированным мной - 7 лет, пока всё нормально.
Гарантия на дом в этой фирме - 11 лет, а сколько прослужат плиты ветрозащиты нигде не написано. Основные регионы застройки, самый северный - в Тронхейме. Сейчас продукция Gyproc - появились плиты с приставкой 'Storm', они до 12 месяцев могут служить вообще без наружной обшивки. Обсуждение Gyproc GTS есть на форуме.
Планируются стойки 50х200 Разъясните два момента по поводу Рис 9.9 1. В связи с тем что отказался от применения осб плит внутри конструкции планируется тех.
Сухой монтаж с разу чистовой пол из шпунтованной доски. Как исключить мостик холода между двумя обвязочными досками и соответственно под ними? Нахлест на платформу дополнительного слоя утеплителя снаружи(накладно и так 200мм утеплителя) или прокладка утеплителя ленты между обвязочными досками(если такие вообще существуют)? Лаги высотой 200 мм, утеплиетель 200мм, нужна ли контр рейка для вентзазора под шпунтованной доской? Ugzik сказал(а): Добрый день. Планируются стойки 50х200 Разъясните два момента по поводу Рис 9.9 1.
В связи с тем что отказался от применения осб плит внутри конструкции планируется тех. Сухой монтаж с разу чистовой пол из шпунтованной доски. Как исключить мостик холода между двумя обвязочными досками и соответственно под ними? Нахлест на платформу дополнительного слоя утеплителя снаружи(накладно и так 200мм утеплителя) или прокладка утеплителя ленты между обвязочными досками(если такие вообще существуют)?
Лаги высотой 200 мм, утеплиетель 200мм, нужна ли контр рейка для вентзазора под шпунтованной доской?Можно использовать ленты из пенополиэтилена, вент. Зазор под шпунтованной доской пола не нужен. Также: И конструкционные узлы:,. Допустимо ли под (нижний, первый) лежень, который устанавливается на бетонный фундамент (под панели несущих/внешних каркасных стен) подкладывать клинья-подставки наподобие которых стявят при выравнивании окон в проемах? 'Пирог' получается следующий: бетонный фундамент, 5 мм.
Гидроизоляция рубероид, некоторое кол-во пластмасовых подставок ( 5 мм. Толщиной) по длине лежня, лежень (1-ы брус). Подставки конечно ставят не по всей длине лежня, но мин. На половину точно есть. Планируется 1,5 этажный дом (с мансардой) и бетонной черепицей. Пройдет ли по нагрузкам и допустимо ли так делать? Knoppixmeister сказал(а): Допустимо ли под (нижний, первый) лежень, который устанавливается на бетонный фундамент (под панели несущих/внешних каркасных стен) подкладывать клинья-подставки наподобие которых стявят при выравнивании окон в проемах?
'Пирог' получается следующий: бетонный фундамент, 5 мм. Гидроизоляция рубероид, некоторое кол-во пластмасовых подставок ( 5 мм. Толщиной) по длине лежня, лежень (1-ы брус). Подставки конечно ставят не по всей длине лежня, но мин.
На половину точно есть. Планируется 1,5 этажный дом (с мансардой) и бетонной черепицей. Пройдет ли по нагрузкам и допустимо ли так делать?Прошу прощения за задержку с ответом, писал об использовании пластмассовых клиньев в теме о перекрытиях: (рис. 10.5) Использовать их можно, но по рекомендациям СИНТЕФ они должны расставляться соосно элементам несущих конструкций - стойкам в Вашем случае. Knoppixmeister сказал(а): Допустимо ли в данном случае (на картинке во вложении) сделать вырезы в горизонтальных досках и убрать их, которые отмечены красным цветом (снизу) и оранжевым (сверху) проема. Проем под гаражные ворота. Текущая высота: 1,9 м.
Хочу увеличить высоту проема до 2+ м. Нижнюю обвязку можно вырезать без проблем. На стену опирается конструкция кровли? Если да, то нужно рассчитывать сечение перемычки, прежде чем что-то сверху проёма вырезать. Если перемычка пройдёт по расчёту, то доску под ней можно будет убрать. Lockstock сказал(а): Владислав, добрый день, в таблице 9.1 указаны сечения стоек для снеговых нагрузок от 3,5 кН/м2 и выше. Хотелось бы понять для одноэтажного дачного домика 6х6 м в Московской области с нагрузкой в 1,8 кН/м2 оптимальными стойками будут 40х100 мм?
И второй вопрос: не экономичнее ли использовать в верхней обвязке одну доску, а вторую использовать как ригель (как на ), тогда, как я понимаю, все проемы (кроме самых широких) можно делать без перемычек.Если Вашим проектом предусмотрена наслонная стопильная система, то стойки 40х100 мм подойдут, а сдвоенной доски верхней обвязки будет достаточно для устройства проёмов шириной до 1,2 м - перемычки в этом случае не потребуются. Речь идёт конкретно о Вашем случае, в остальных лучше использовать таблицы и типовые узлы, если нет возможности сделать расчёт. Если же конструкция крыши в Вашем проекте будет состоять из ферм, то нагрузки на наружные несущие стены удвоятся и стойки 40х100 без жесткой обшивки не подойдут, возможно появится смысл встраивать ригель (сама по себе идея отличная).

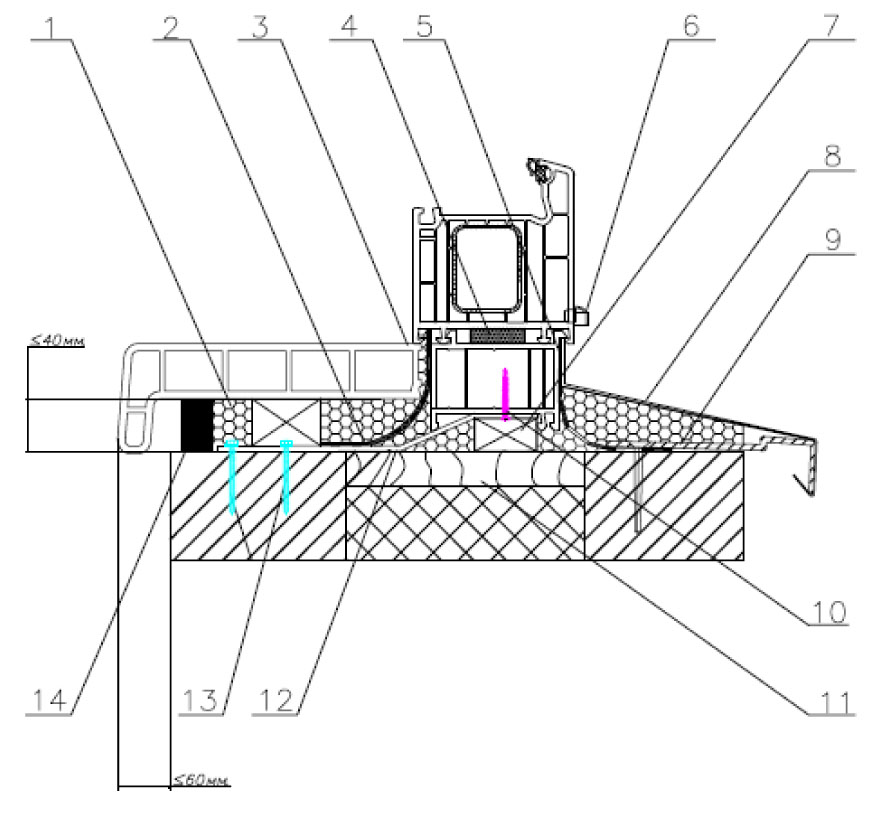

Узлы Деревянные Каркаса Dwg
Чтобы сделать точные расчёты нужно знать уклон и тип конструкции крыши, а также высоту стен. A1exei71 сказал(а): Добрый день Владислав!
При установке стены второго этажа вдоль балок перекрытия, получается что нижняя обвязка стены (стойки 50х150) лежит только одним краем на первой балке перекрытия (у меня предполагается 50х200). Т.е 100мм обвязки зависает или опирается только на черновой пол. Этого достаточно или между 1 и 2 балкой перекрытия нужно устанавливать поперечные вставки.Если это ненесущая перегородка (на эту стену не опирается крыша или др. Несущие конструкции), то можно всё оставить как есть. Если стена несущая - надо рассчитывать нижележащую балку. Rusa сказал(а): Добрый вечер Владислав,подскажите пож-та на сколько принципиально делать двойную обвязку под балками перекрытия?
Если допустим перемычка по арх.соображениям перерезает нижнию обвязку, и еще вопрос,при устройстве перемычки обязательно ложить доску горизонтально,а нее уже вертикально деревянные балки-перемычки, или можно сразу вертикальные балки опирать.Добрый вечер. Я могу что-то недопонимать, поэтому если хотите получить ответ поточнее - лучше присылать вопросы на почту: с иллюстрациями во вложении. Не принципиально - достаточно одной доски обвязки при использовании стальных перфорированных пластин. 4 и 11 в advanced framing: В вашем случае верхняя доска двойной верхней обвязки без проблем перекроет и перемычку и части нижней доски двойной верхней обвязки. Желательно проектировать конструкции удобные для утепления: - можно сделать как на стр. 22 в advanced framing: - или без горизонтальной доски как на стр.
24 (27): С уважением, Владислав.
